承插型盤扣式腳手架的規格及構造
承插型盤扣式腳手架在2017年市場非常的火爆，成為了今年各大項目最受歡迎的腳手架系統，這種新型承插式腳手架以安全大氣著稱，廠家一般生產的有兩種常規規格，一種是用于支撐等工程項目的60系列，一種是用于民建的48系列。下面我們一起跟著腳手架制造專家元拓集團學習它的各部分構造：

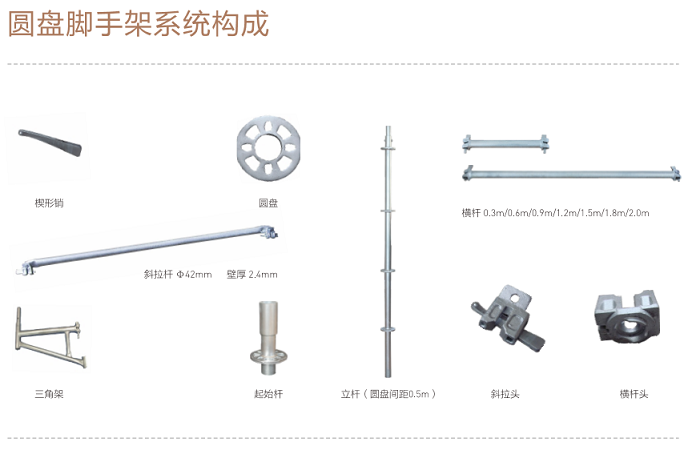

承插式腳手架，主要由帶圓盤的立桿、帶橫桿頭的橫桿、帶斜拉頭的斜拉桿、起始桿、三腳架、楔形銷等構成。承插式支撐系腳手架產品部件如下：
立桿：通常采用Q345材質的φ48×3.25鋼管進行熱鍍鋅工藝處理，依長度而設計，每0.5米焊一個圓盤，一端頭有連接棒。
橫桿：通常采用Q235材質的φ48×3.25鋼管進行熱鍍鋅工藝處理，依長度而設計，兩端焊橫桿頭。
斜拉桿：通常采用Q235材質的φ48×3.25鋼管進行熱鍍鋅工藝處理，依長度而設計，兩端焊接斜拉頭。
起始桿：上焊有圓盤，連接可調底座與立桿。
三腳架：用于外延平臺支撐，用于腳手架系統。
圓盤：一般為8mm或10mm厚，材質為Q235B鋼板，并進行熱鍍鋅工藝處理。
楔性銷：用于鎖定橫桿頭、斜拉頭與圓盤。
斜拉頭：用楔形銷卡于圓盤大孔上。
橫桿頭：用楔形銷卡于圓盤小孔上。
可調底座：用于調節垂直高度。
踏步梯及扶手：用于連接上下層，便于工人作業行走，扶手起安全作用，主要使用于圓盤腳手架系統。
掛鉤踏板：獨特的掛鉤設計，與鋼管實現無縫隙連接，承載強，能夠防滑排水確保施工安全。
