承插型盤扣式鋼管支撐架特點及搭建方式

文章來源:本站閱讀量:4688次編輯人:管理員發(fā)布時間:2017/5/17 0:00:00

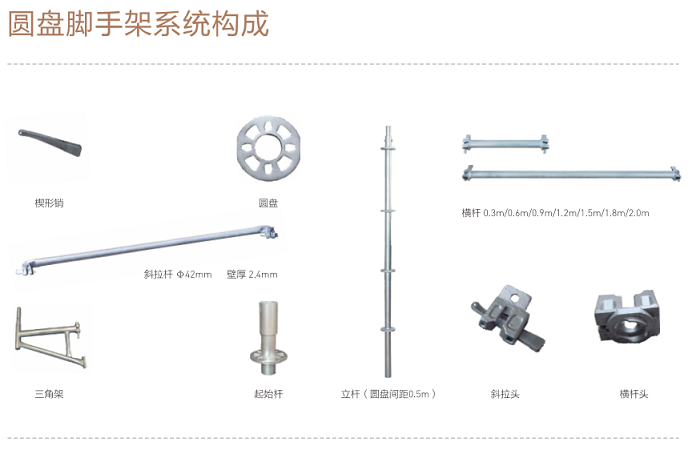

1、本體系的圓盤共有八孔，功能分明、安裝簡單、施工速度快，能節(jié)約大量工人安裝的成本。

2、具極佳的結構強度，可與水平桿、斜拉桿、及定位桿等構件作絕佳的拼裝搭配。

3、支撐構件采用高品質Q345材質，強度極高。

本體系構件為獨立桿件，節(jié)約存放空間，方便整理及運輸。

二、連接技術

利用插銷的插銷將水平桿與斜拉桿的連接頭與立桿的圓盤緊密連接，可均勻分擔立桿的側壓，取得高強度的垂直支撐。

安裝步驟：

1.可調底座：

依支撐架配置圖尺寸放樣后，將「可調底座」排列至定點。

2.標準基座：

將「標準基座」的立桿套筒部位朝上套入可調底座上方，標準基座下緣需完全置入扳手受力平面的凹槽內。

3.第一層水平桿：

將水平桿頭套入圓盤小孔位置使水平桿頭前端抵住立桿圓管，再以插銷貫穿小孔敲緊固定的。

4.立桿：

將「立桿」長端插入標準基座的套筒中。以檢查孔位置查看立桿是否插至套筒底部。

注意「立桿」僅使用在第一層搭建，第二層往上皆使用「立桿」。

5.第一層斜拉桿：

將「斜拉桿」全部依順時針或全部依逆時針方向組搭。將「斜拉桿」套入圓盤大孔位置，使斜拉桿頭前端抵住立桿圓管，再以插銷貫穿大孔敲緊固定的。注意：斜拉桿具有方向性，方向相反即無法搭建。

采購建議：這種新型的腳手架最好實地廠家考察，盡量選擇有實力有規(guī)模的大型腳手架廠家！
